功能特點

• 一次提升測試3個剖面，ZHUI大提升速度可達60 m/min，ZHUI小測點間距為1cm。整樁缺陷范圍及具體位置判斷實時顯示；

• 收、發互換一體式徑向換能器，配合前置放大技術，采樣波形清晰可見。信號強度及信噪比均達行業一流；

• 首波自動獲取，經過自建樁基地和大量工程樁驗證優化。智能判讀首波聲時、波幅，快速準確，實時顯示；

• 深度計數輪計數精度高，支持隨時回放換能器重復測試。可無線連接主機，提升過快智能提醒；

• 12.1寸彩色高亮工業顯示屏，全觸摸屏操作。亮度可調，高強陽光下也可輕松直視，方便各種環境進行檢測；

• 嵌入式A9架構四核處理器，主頻1GHz、內存1GB，響應速度快。高容量電子硬盤，存儲空間大；

• 配備可獨立充電鋰電池，徒手拆卸靈活更換，方便長時間檢測。創新散熱設計，高溫工況下，檢測不停機；

• 高強度工程塑料機殼，大面積包膠工藝，手感好，防跌落磕碰；

• 全新的操作界面，交互友好，易學易用，涵蓋所有主流功能，機內程序可無線網絡進行更新；

• 專業的數據處理分析軟件，功能強大，可以快速對檢測數據進行分析后生成檢測報告，并能便捷導出。

依據標準

• JGJ 106-2014《建筑基樁檢測技術規范》

• JTG/T 3512-2020《公路工程基樁檢測技術規程》

• TB 10218-2019《鐵路工程基樁檢測技術規程》

• DBJ 15-60-2019《建筑地基基礎檢測規范》

• SJG 09-2015《深圳市建筑基樁檢測規程》

• DGJ 08-218-2017《建筑基樁檢測技術規范》

• T/CECS02:2020 《超聲回彈綜合法檢測混凝土抗壓強度技術規程》

• 各省市相關地標

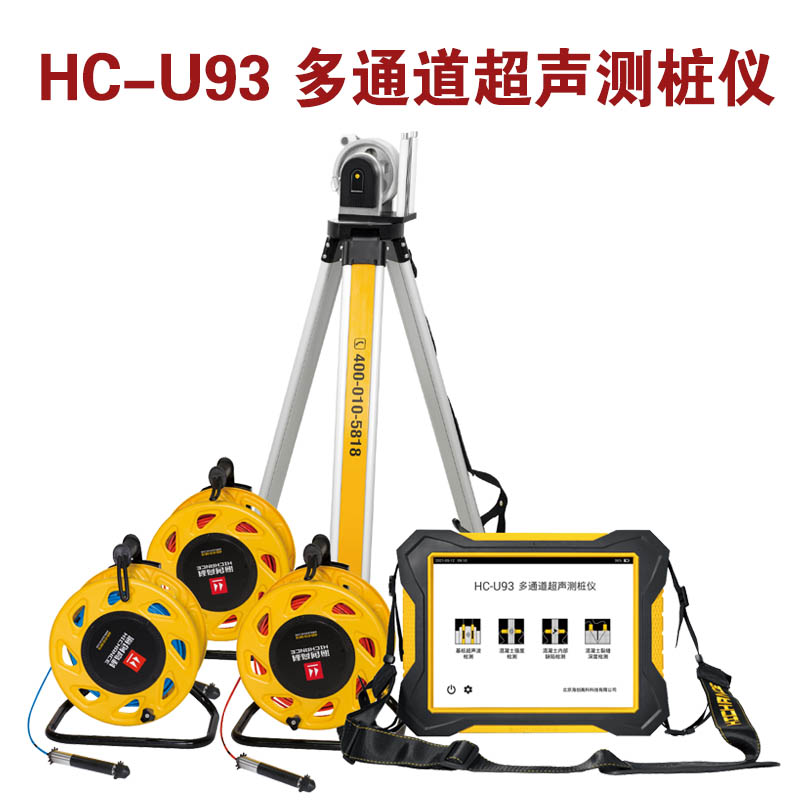

HC-U93 多通道超聲測樁儀技術指標

• 主控形式：A9四核嵌入式處理器，主頻1GHz 內存1GB

• 屏幕尺寸：12.1寸

• 操作方式：觸摸屏

• 儲存模式：32G電子硬盤

• 深度計數方式：自動計數

• 采樣間隔：0.025us～2000us多檔可選

• 記錄長度：0.5-4k

• 聲時測量范圍：0 ~ 4000000μs

• 發射電壓：125、250、500、1000四檔可調

• 采樣長度：512、1024、2048、4096四檔可調

• 增益范圍：0 ~ 170dB

• 增益精度：0.5dB

• 通道數：三通道

• 一次提升測試剖面：3

• ZHUI大提升速度：60m/min

• 計數方式：雙向計數

• 發射脈寬：0.1-100us

• 頻帶寬度：1～500kHz

• 聲幅準確度：≤3%

• 聲時準確度：≤0.5%

• 接收靈敏度：≤10μv

• 道間串?dāng)_：≤1/400

• 數據導出：USB

• 數據上傳模式：WIFI

• 工作溫度：-20℃ ~ 60℃

• 供電模式：可拆卸鋰電池,工作大于8h

• 測點間距：5 ~ 25cm

• ZHUI小測點距離：5cm

• 徑向換能器線長：100m(可定制其他規格)

• 外形尺寸：340*256*58mm

• 重量：3.5kg
